光无源器件 光通信网络的基石与常见类型解析

在光通信网络中，光无源器件扮演着不可或缺的角色。它们不消耗电能，通过光学原理对光信号进行传输、分配、合波、分波、衰减、隔离、滤波等处理，是构建稳定、高效光网络的基石。本文将聚焦光通信领域，系统地梳理几种最为常见的光无源器件类型。

1. 光纤连接器

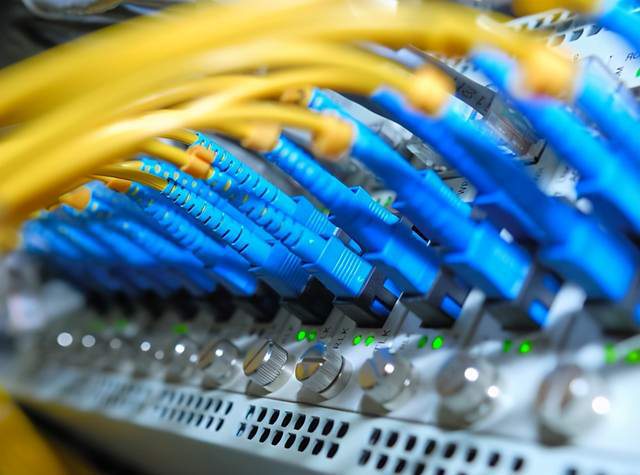

光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件。它的核心作用是实现两根光纤端面的精准对接，使光信号能以最小的损耗通过。常见的类型包括FC、SC、LC、ST等，广泛应用于光配线架、光端机和测试仪器中。

2. 光纤适配器（法兰盘）
光纤适配器，俗称法兰盘，是用于连接两根光纤跳线或尾纤的活动连接器。它内部装有精密的对准套管，确保两个连接器的插针体精确对准，从而降低连接损耗。适配器分为对接式和转换式，支持FC、SC、LC等多种接口。

3. 光分路器
光分路器是一种将一路光信号按比例分成多路光信号的器件，是PON（无源光网络）中的核心组件。按原理可分为熔融拉锥式和平面波导型。常见的分光比有1:2、1:4、1:8、1:16、1:32等，广泛应用于FTTH（光纤到户）网络中，实现一点对多点的通信。

4. 波分复用器/解复用器
波分复用器（WDM）和解复用器（DWDM）是波分复用系统的关键器件。复用器将不同波长的光信号合并到一根光纤中传输，解复用器则将它们分开。根据波长间隔，可分为粗波分复用（CWDM）和密集波分复用（DWDM）。这类器件能大幅提升光纤的传输容量。

5. 光衰减器
光衰减器用于对光信号进行精确的功率衰减，常用于调整光功率电平，使其满足接收机的动态范围要求，或在系统测试中模拟长距离传输的损耗。分为固定衰减器和可变衰减器两种。

6. 光隔离器
光隔离器是一种只允许光信号单向通过的器件，其核心作用是防止光路中反向传输的光（如反射光）对光源（如激光器）造成损伤或引起不稳定。它利用法拉第旋转效应实现非互易性，广泛应用于光纤放大器及激光器模块中。

7. 光环形器
光环形器是一种多端口非互易器件，光信号只能沿固定方向（如端口1→端口2→端口3，无论从哪个端口进入都按此顺序循环）传输。这与隔离器类似，但它允许光在多个端口间有序流动。在波分复用系统中，常与光纤光栅配合，用于分插复用。

8. 光纤光栅
光纤光栅是通过紫外光曝光方法在光纤纤芯内形成的周期性折射率变化结构。它是一种波长选择器件，可反射特定波长的光而透射其他波长。常见的有布拉格光栅（FBG）和长周期光栅（LPG）。在通信中用于色散补偿、滤波器、光纤激光器等。

9. 光耦合器
光耦合器（也称分束器）是一种将光信号从一根光纤分配到多根光纤，或将多路光信号合成为一路的器件。除了分路器，还包括星形耦合器和树形耦合器，用于多端口网络中的信号分配与汇集。

10. 光开关
光开关是一种光路转换器件，用于在光域内实现信号的切换。其类型包括机械式、MEMS（微机电系统）、电光式、热光式等。在光网络中用于保护倒换、光路监控和波长路由。

以上是光通信工程中最常见的光无源器件。每一类器件都有其特定的性能参数（如插入损耗、回波损耗、隔离度、偏振相关损耗等）和适用场景。随着光纤通信向高速率、大容量、智能化方向发展，光无源器件也在不断演进，例如集成化、小型化和多功能化已成为重要趋势，持续为光网络的可靠运行提供基础支撑。
